Teac CG-10M-A – Zwart – Master-Klokgenerator
Over de Teac CG-10M-A – Zwart – Master-Klokgenerator:
De CG-10M is een master clock generator die een extreem nauwkeurig kloksignaal levert om digitaal-naar-analoog converters (DAC’s) optimaal te laten presteren. Het is een bekend feit onder audiofielen dat het kloksignaal de basis is voor alle digitale signaalverwerking. Digitale signalen zoals PCM worden bijvoorbeeld extreem fijn verdeeld in tienduizenden delen per seconde langs de tijdsas. Als die fundamentele tijdsas fluctueert tijdens het proces van D/A-conversie, is het veel moeilijker om een analoge audiogolfvorm te renderen die identiek is aan het origineel. Dit geldt des te meer voor DSD-audiosignalen die werken op MHz-snelheden in de tijdsas. Om deze reden is het hebben van een zo nauwkeurig mogelijk kloksignaal erg belangrijk voor het opnieuw creëren van digitale audiosignalen, met name HiRes-bestanden die gebruikmaken van ultrahoge bemonsteringsfrequenties, zoals DSD 22,5 MHz of PCM 768 kHz.
Het hart van de master clock generator is een kristaloscillator, omhuld in een temperatuurgecontroleerde doos, de “oven”, om de beste en stabiele prestaties te behouden onder ideale temperatuurcondities voor kristaloscillator. Deze ovengestuurde kristaloscillator (OCXO, afgekort) genereert een extreem nauwkeurig 10MHz kloksignaal dat binnen ±3 ppb van frequentietemperatuurkarakteristieken en binnen ±0,1 ppm van frequentieprecisie ligt.

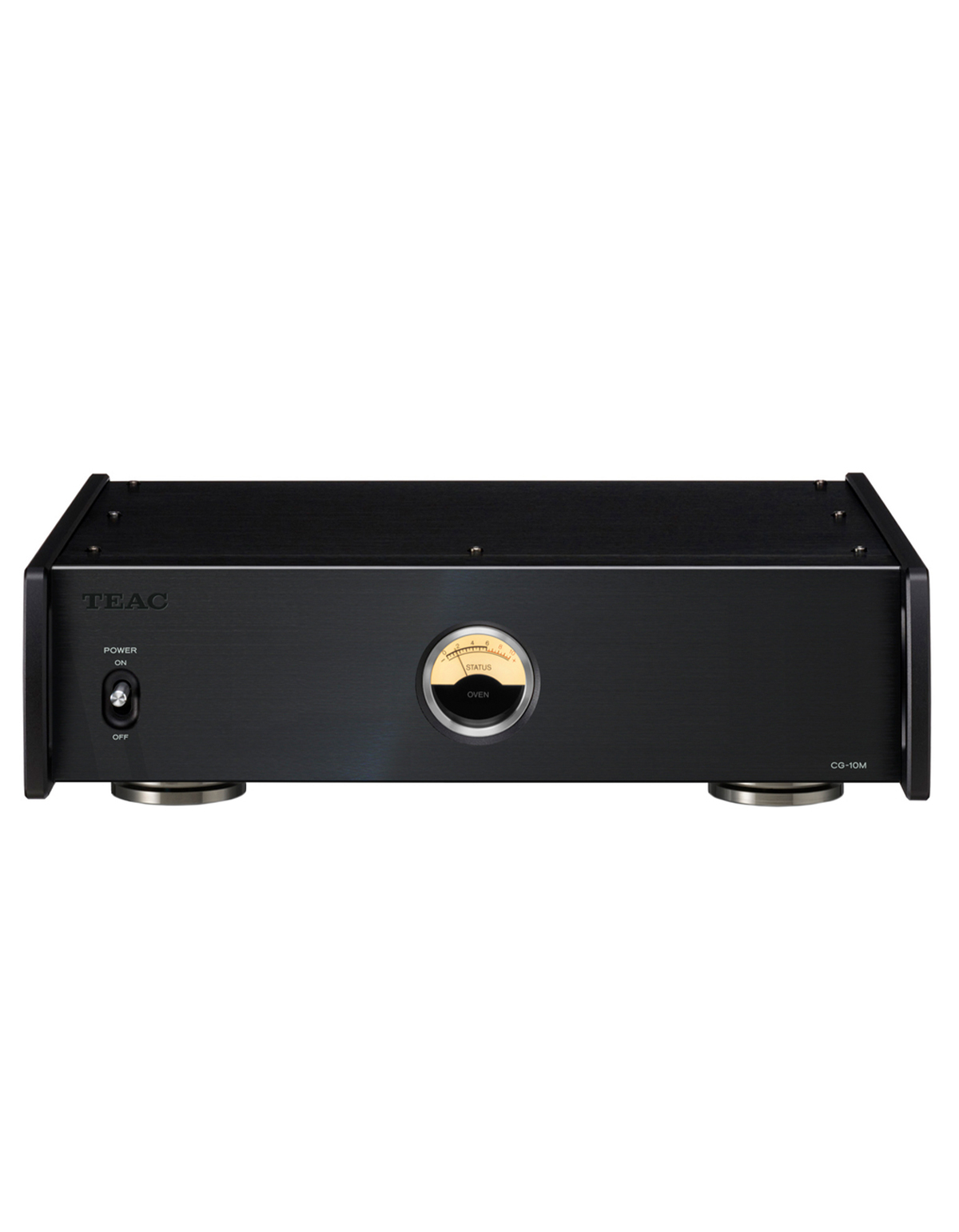

De elegante analoge meter op het voorpaneel geeft op elk gewenst moment een visuele indicatie van de status van de interne kristaloscillator.
De CG-10M is een masterklokgenerator die de beste prestaties haalt uit USB-DAC’s, netwerkspelers, cd-spelers en elk ander apparaat dat een kloksnelheid van 10 MHz ondersteunt.
Nieuwe referentie OCXO – een ovengestuurde kristaloscillator, in de Teac CG-10M-A
Omdat temperatuur een enorm effect heeft op de nauwkeurigheid van de kristaloscillator, zijn het minimaliseren van temperatuurveranderingen en het handhaven ervan op een ideaal niveau extreem belangrijk om een nauwkeurig kloksignaal te genereren. De CG-10M maakt gebruik van een innovatieve ovengestuurde kristaloscillator, de TEAC Reference OCXO om oscillatiefrequentiefluctuaties veroorzaakt door temperatuurveranderingen te verminderen.
Een toonaangevende klok met ultrahoge precisie
Dankzij de TEAC Reference OCXO levert de CG-10M een ultrahoognauwkeurig 10MHz kloksignaal – binnen ±3 ppb van frequentietemperatuurkarakteristieken en binnen ±0,1 ppm van frequentieprecisie – aan USB DAC’s en digitale spelers. Een uniek lasergegraveerd serienummer en het TEAC Reference OCXO-logo op elke OCXC-behuizing zijn het bewijs van de strenge kwaliteitsinspectie die tijdens het productieproces is uitgevoerd.
Vier BNC-klokuitgangsconnectoren
Vier vergulde BNC-connectoren (50 ohm) worden geleverd om kloksignalen naar meerdere apparaten te sturen. Er kunnen maximaal vier apparaten die een 10MHz-ingang ondersteunen, tegelijkertijd worden aangesloten, waaronder USB DAC’s, netwerkspelers en SA-CD-spelers.
Onafhankelijk en geïsoleerd circuitontwerp van de Teac CG-10M-A
Elk circuit in de CG-10M – van de voedingssectie tot de buffer-amp bij de output stage – is volledig geïsoleerd om kruisinterferentie te voorkomen wanneer meerdere apparaten op de BNC-connectoren worden aangesloten. Door een buffer-amp in elk circuit op te nemen, treedt er geen degradatie van de signaalgolfvorm op wanneer het gegenereerde kloksignaal door meerdere apparaten wordt gedeeld.
Ovenstatusmeter voor bewaking van de klokstabiliteit
De analoge OVEN STATUS-meter in het midden van het apparaat, een handelsmerk van TEAC in de afgelopen jaren, toont de stabiliteit van de kristaloscillator tijdens gebruik. Naarmate de temperatuur van de oven waarin de kristaloscillator zich bevindt de ideale temperatuur bereikt voor nauwkeurige klokgeneratie, neemt het stroomverbruik van de oven af en wijst de meter naar nul, wat de gebruiker aangeeft dat de digitale verwerking op het aangesloten apparaat nu wordt aangestuurd door een uiterst nauwkeurig 10MHz-kloksignaal. De meter is van het type met achtergrondverlichting en een dimmerregeling (inclusief de mogelijkheid om de achtergrondverlichting volledig uit te schakelen).
Ringkern-vermogenstransformator
Een toroïdale kerntransformator met hoge capaciteit levert continu een constante, stabiele stroom, die in hoge mate bijdraagt aan de efficiëntie van de cruciale klokgeneratie en de daaruit voortvloeiende uiterst nauwkeurige uitvoer.
Drie-positie, gepatenteerde ‘Pin-Point’-voetjes voor perfecte stabiliteit, de Teac CG-10M-A
De CG-10M maakt gebruik van TEAC’s gepatenteerde ‘Pin-Point’-voetjes. Deze bestaan op ingenieuze wijze uit twee afzonderlijke metalen secties in een geïntegreerde behuizing. Eén heeft een puntige bovenkant en is bevestigd aan de onderkant van het chassis, de andere is een komvormige basis die naar beneden hangt vanaf het puntige gedeelte met een flensvormige beker voor eenvoudige installatie. Drie ‘Pin-Point’-voetjes worden gebruikt voor ondersteuning, twee aan de voorkant en één aan de achterkant, voor uitstekende stabiliteit, zelfs op een oneffen vloer. Als resultaat helpen de drie ‘Pin-Point’-voetjes de nauwkeurigheid van de klokoscillatie te verbeteren door trillingen en resonantie te minimaliseren. Dit vermindert op zijn beurt de modderigheid van de midden- en lage frequenties, verbetert het geluidsbeeld en verbetert fijne geluidsdetails.
Een robuust volledig metalen chassis, gecombineerd met een A4-formaat voetafdruk
De CG-10M is ontworpen als aanvulling op de succesvolle Reference 500-serie en is voorzien van aluminium panelen en een robuust metalen chassis (dat ook isoleert van elektromagnetische ruis). Het apparaat heeft een compact formaat van A4-formaat en past dus overal.
Technische specificaties van de Teac CG-10M-A – Zwart – Master-Klokgenerator
- Hoge precisie “TEAC Reference OCXO” – een ‘ovengestuurde’ kristaloscillator
- ±3 ppb frequentie temperatuurkarakteristieken
- ±0,1 ppm frequentieprecisie
- 4 x 10MHz klok-uitgangsconnectoren (verguld BNC’s)
- Volledig onafhankelijk en geïsoleerd circuit
- Hoge capaciteit toroidale kern vermogenstransformator
- OVENSTATUS-meter voor oscillatiestabiliteitsmonitor met dimbare achtergrondverlichting
- Patentgeregistreerde ‘Pin-Point’-voetjes om trillingen te minimaliseren
- Drie poten voor de perfecte ondersteuning
- Volledig metalen behuizing om binnenkomende elektromagnetische ruis te elimineren
- Afneembare 3-polige IEC-voedingsaansluiting
- Compatibel met TEAC UD-503, UD-505, UD-701, NT-503, NT-505, VRDS-701, VRDS-701T en PD-505T (vanaf augustus 2023)
- Voldoet aan RoHS
